- PM волокно (с сохранением поляризации)
- SM волокно
- SM волокно
- 20 ГГц
- FC/APC
Амплитудный интегрально - оптический модулятор произведен на основе ниобата лития по принципу интерферометра Маха - Цендера. Он состоит из системы двухканальных оптических волноводов и параллельной им системы электродов. Лазерное излучение входного световода разделяется на два луча, которые соединяются в выходном световоде, позволяя электромагнитным волнам складываться когерентно. Он имеет негерметичный корпус из сплавов меди и работает на длинах волн 1520 - 1600 нм.
Ключевые особенности:
- Компактный корпус из сплавов меди
- В комплекте волокна с сохранением поляризации
- Полоса частот до 40 ГГц
- Входной интегральный поляризатор излучения по запросу
АО «ЛЛС» представляет широкий спектр волоконно - оптических компонентов на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длина волны
|
1520 - 1600 нм |
Вносимые потери
|
3 - 5 дБ |
Полуволновое напряжение (Vπ, 10 ГГц)
|
от 5 В |
Допустимая мощность на входе
|
100 мВт |
Диапазон рабочих частот
|
10 - 20 ГГц |
Режим работы
|
непрерывный |
Параметр S11
|
от -12 до -10 дБ |
Обратные потери
|
40 - 50 дБ |
Тип волокна на входе
|
С сохранением поляризации, или одномодовое |
Тип волокна на выходе
|
С сохранением поляризации, или одномодовое |
Длина присоединенного волокна
|
0,5 - 1,5 м |
Тип оптического разъема
|
FC/APC (UPC) |
Тип электрического разъема
|
SMA F |

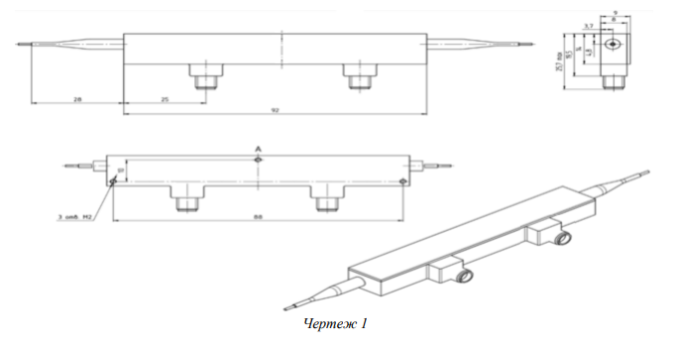

Размеры
|
92× 26 × 9 мм |
Рабочая температура
|
+22 °С |
Влажность воздуха
|
20 - 50 % |
Применение:
- Системы спектрального уплотнения
- Телекоммуникации
- Радиофотоника
- Криптография и фотонные системы
