- Чип со скошенной гранью на подложке с теплоотводом, центральная длина волны: 1220 нм
- Чип со скошенной гранью на подложке, центральная длина волны: 1220 нм
В чипах усиления с одной угловой гранью (SAF) используется геометрическая техника для дальнейшего уменьшения отражения на одном конце микросхемы за счет изгиба гребневого волновода так, чтобы он обычно не падал на грань микросхемы. Это, в сочетании с просветляющим покрытием на этой грани, практически устраняет обратные отражения, которые могут создавать нежелательную обратную связь в резонатор лазера. В результате микросхемы усиления SAF превосходят стандартные микросхемы усиления при использовании в лазерах с расширенным резонатором (ECL), особенно в настраиваемых ECL, поскольку любое остаточное отражение от фасетки микросхемы усиления Фабри-Перо (FP) с покрытием AR часто ограничивает стабильность. выходная мощность и спектральное качество лазера.

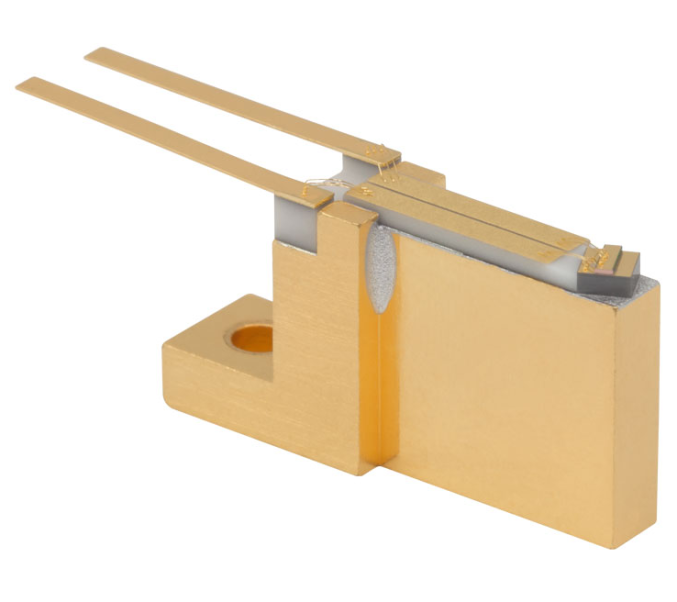

Данный чип 1220 нм SAF доступен в двух конфигурациях. SAF1145C предлагается на сабмаунте, а SAF1145H - с радиатором и подключенными катодным и анодным выводами.
Ключевые особенности:
- Широкий диапазон перестройки
- Высокая выходная мощность
- Сверхнизкоугольное отражение граней: 0,005% (тип.)
- Среда усиления для лазеров с оптоволоконной решеткой Брэгга с узкой шириной линии
- Среда усиления для широко настраиваемых полупроводниковых лазеров с внешним резонатором
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Длина волны
|
1220 нм |
Мощность
|
1,0 мВт |
Тип корпуса
|
чип на сабмаунте |
Пиковое усиление
|
20 дБ |
Оптическая полоса
|
80 нм |
Отражательная способность угловых граней
|
0,01% |
Нормальная светоотражающая способность
|
10% |
Прямое напряжение
|
1,8 В |
Длина чипа
|
1,0 мм |
Показатель преломления волновода
|
3,2 |
Угол выхода луча
|
26,5 ° |
