- многополосный дихроичный фильтр
- 22.0 мм x 29.0 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Оптимизированные светоделители для самых популярных длин волн лазеров, используемых для флуоресцентной визуализации, включая новые модели твердотельных лазеров для традиционной лазерной микроскопии, например, конфокальная визуализация. Все светоделители этой категории обладают исключительной отражательной способностью на длинах волн лазера и имеют антиотражающее (AR) покрытие для минимизации артефактов изображения, возникающих в результате когерентного лазерного света. Этот дихроичный светоделитель оптимизирован для отражения лазерных лучей диаметром до 2,5 мм при минимальном RWE.
1λ P-V RWE на 1 мм, оптимизированный для отражения лазерных лучей диаметром до 10 мм при минимизации RWE
λ/5 P-V RWE на 3 мм, оптимизированный для отражения лазерных лучей диаметром до 22.5 мм при минимизации RWE
Ключевые особенности:

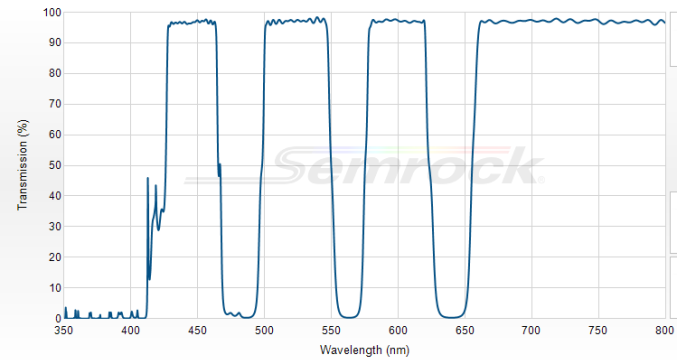

- Многополосный дихроичный фильтр с краевыми длинами волн на 426.3 нм, 498.3 нм, 575.4 нм, 655.3 нм
- Rabs > 94% 370 – 410 нм, 473 – 491 нм, 559 – 568.2 нм & 632.8 – 647.1 нм
- Tavg > 93% 429.5 – 462.0 нм, 502.5 – 544.5 нм, 582 – 617.5 нм & 663 – 800 нм
- Уровень плоскостности: лазерный (радиус кривизны 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
370 – 410 нм @ Ravg > 94% |
Краевая длина волны 1
|
426.3 нм |
Полоса пропускания 1
|
429.5 – 462.0 нм @ Tavg > 93% |
Полоса отражения 2
|
473 – 491 нм @ Ravg > 94% |
Краевая длина волны 2
|
498.3 нм |
Полоса пропускания 2
|
502.5 – 544.5 нм @ Tavg > 93% |
Полоса отражения 3
|
559 – 568.2 нм @ Ravg > 94% |
Краевая длина волны 3
|
575.4 нм |
Полоса пропускания 3
|
582 – 617.5 нм @ Tavg > 93% |
Полоса отражения 4
|
632.8 – 647.1 нм @ Ravg > 94% |
Краевая длина волны 4
|
655.3 нм |
Полоса пропускания 4
|
663 – 800.нм @ Tavg > 93% |
Длина волны лазера 1
|
375 +/- 3 нм, 405 +/- 5 нм |
Длина волны лазера 2
|
473 +2/-0 нм, 488 +3/-2 нм |
Длина волны лазера 3
|
559 +5/-0 нм, 561.4 нм, 568.2 нм |
Длина волны лазера 4
|
632.8 нм, 635 +7/-0 нм, 647.1 нм |
Угол падения
|
45° (40°-50°) |
Половина угла при вершине конуса
|
0.5° |
Порог повреждения
|
2 Дж/см² @ 532 нм (10 нс импульсы) |
neff
|
1.78 |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм или 3.0 мм |
Допуск на толщину
|
± 0.05 мм или ± 0.1 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм или 3.0 мм |
Допуск на толщину подложки
|
± 0.05 мм или ± 0.1 мм |
Материал подложки
|
плавленый кварц |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
