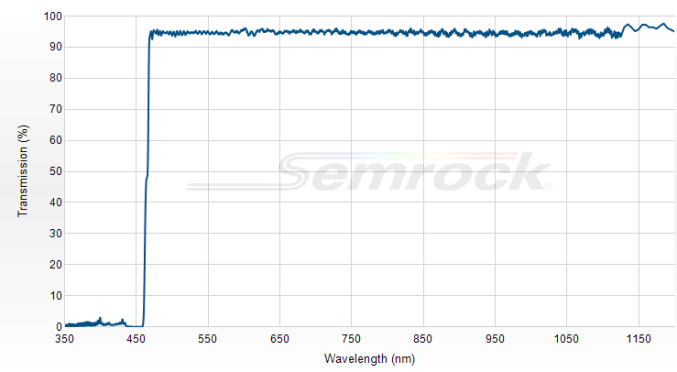

- дихроичный фильтр серии BrightLine® с краем на 442 нм
- 25.2 мм x 35.6 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 3.0 мм
- Tavg > 93% 466.1 – 1200 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Di03-R442-t1-25x36 - лазерный односторонний дихроичный светоделитель BrightLine® сверхвысокого разрешения / TIRF
Идеальные дихроичные светоделители для самых популярных длин волн лазеров, используемых при флуоресцентной визуализации, включая твердотельные лазеры для современной микроскопии. Все светоделители этой категории обладают исключительной отражательной способностью на ключевых длинах волн лазера и широкими полосами отражения - в УФ для фотоактивации и методов сверхвысокого разрешения. Кроме того, они имеют расширенные области пропускания - в ИК-диапазоне до 1200 или 1600 нм, а также антиотражающее (AR) покрытие для минимизации артефактов изображения, возникающих в результате когерентного лазерного света.
Дихроичнык светоделители сверхвысокого разрешения / TIRF от Semrock доступны в двух вариантах толщины и обеспечивают лучшую в отрасли плоскостность для минимального смещения фокуса и аберраций оптического волнового фронта пятна лазерного луча, что позволяет использовать популярные методы визуализации и сверхвысокого разрешения, такие как TIRF, PALM, STORM, структурированное освещение и STED.
- 1λ P-V RWE на 1 мм, оптимизирован для отражения лазерных лучей диаметром до 10 мм при минимальном RWE
- λ / 5 P-V RWE на 3 мм, оптимизирован для отражения лазерных лучей диаметром до 22,5 мм при минимальном RWE
Ключевые особенности:
- Дихроичный светоделитель с краем при 442 нм
- Ravg > 98% @ 327 – 404 нм
- Tavg > 93% @ 415 – 950 нм
- Плоскостность: стандартная для эпифлуоресценции (радиус кривизны 6 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
439 – 457.9 нм @ Rabs > 94% |
Полоса отражения 1 (p-pol)
|
439 – 457.9 нм @ Rabs > 90% |
Полоса отражения 1 (s-pol)
|
439 – 457.9 нм @ Rabs > 98% |
Полоса отражения 2
|
350 – 439 нм @ Ravg > 90% |
Краевая длина волны
|
464.8 нм |
Полоса пропускания 1
|
466.1 – 1200 нм @ Tavg > 93% |
Длины волн лазеров
|
440 +3/-1 нм, 442.0 нм & 457.9 нм |
Угол падения
|
45° |
Половина угла при вершине конуса
|
0.5° |
neff
|
2.18 |
Плоскостность
|
сверхразрешение (радиус кривизны 255 - 1275 м) |
Искажение волнового отраженного фронта
|
< 1λ P-V RWE @ 632.8 нм, 1 мм; < 0.2λ P-V RWE @ 632.8 нм, 3 мм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
