- Многополосный фильтр 432/523/702 без оправы
- Многополосный фильтр 432/523/702 с круглой оправой
- 25 мм x 3.5 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Многополосные флуоресцентные фильтры основаны на запатентованной конструкции Semrock с одной подложкой. Эти фильтры имеют чрезвычайно высокий коэффициент пропускания, крутые и четкие края областей пропускания и отличную блокировку излучения между полосами пропускания. Полностью тонкопленочный дизайн с твердым покрытием для непревзойденного пропускания и надежности.

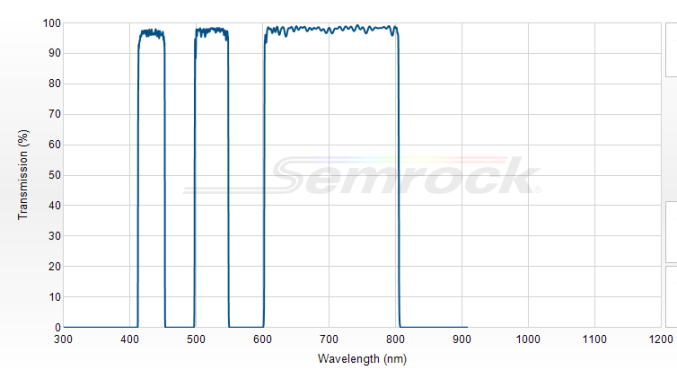

FF01-432/523/702-25 - 3-х полосный фильтр с пропусканием с пределах 414 – 800 нм. Фильтр гасит излучение до 200 нм в УФ диапазоне и до 900 нм в ближнем ИК диапазоне.
Ключевые особенности:
- Tavg > 93% 414 – 450 нм, Tavg > 93% 499.5 – 546 нм & Tavg > 93% 604 – 800 нм
- Центральные длины волн: 432 нм, 522.8 нм & 702 нм
- Размер фильтра 25 мм x 3.5 мм (с оправой), 23.3 мм x 2.0 мм (без оправы)
По умолчанию фильтры поставляются в круглой оправе из черного анодированного алюминия диаметром 25 мм или без оправы (у таких моделей в конце парт номера стоит буква -D)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
414 – 450 нм @Tavg > 93% |
Центральная длина волны 1
|
432 нм |
Гарантированная минимальная ширина полосы 1
|
36 нм |
FWHM 1
|
40.5 нм (тип.) |
Полоса пропускания 2
|
499.5 – 546 нм @Tavg > 93% |
Центральная длина волны 2
|
702 нм |
Гарантированная минимальная ширина полосы 2
|
46.5 нм |
FWHM 2
|
50.6 нм (тип.) |
Полоса пропускания 3
|
604 – 800 нм @Tavg > 93% |
Центральная длина волны 3
|
394 нм |
Гарантированная минимальная ширина полосы 3
|
196 нм |
FWHM 3
|
201.8 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
200 – 381 нм @ODavg > 4 |
Полоса блокировки (не пропускания) 2
|
381 – 404 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 3
|
409 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 4
|
455.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 5
|
461 – 487.5 @ODavg > 8 |
Полоса блокировки (не пропускания) 6
|
493.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 7
|
552.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 8
|
562.5 – 587.5 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 9
|
596.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 10
|
815 – 900 нм @ODavg > 5 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.89 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
