При использовании данного гомогенизатора можно получить "Top Hat" профили с высокой степенью однородности в обоих измерениях
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

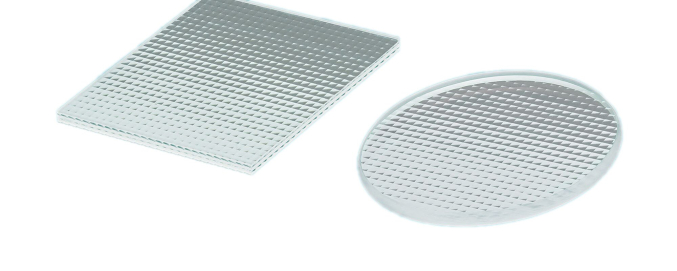

Дизайн гомогенизатора предусматривает наличие массива кросс-ориентированных цилиндрических линз с обеих сторон устройства. При использовании данного гомогенизатора можно получить прямоугольные "Top Hat" профили с высокой степенью однородности в обоих измерениях.
Информация для заказа
Радиус Код продукта
2.99 ± 0.09 мм ZLA000218
4.40 ± 0.13 мм ZLA000800
6.50 ± 0.20 мм ZLA001687
8.40 ± 0.25 мм ZLA000794
12.5 ± 0.38 мм ZLA000781
17.0 ± 0.51 мм ZLA000788
25.0 ± 0.75 мм ZLA000745
50.0 ± 1.5 мм ZLA000743
-50.0 ± 1.5 мм ZLA000787
Эффективное фокальное расстояние для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000218 5.88 ± 0.18 мм 6.49 ± 0.19 мм 6.65 ± 0.20 мм
ZLA000800 8.65 ± 0.26 мм 9.55 ± 0.29 мм 9.79 ± 0.29 мм
ZLA001687 12.8 ± 0.38 мм 14.1 ± 0.42 мм 14.5 ± 0.43 мм
ZLA000794 16.5 ± 0.50 мм 18.2 ± 0.55 мм 18.7 ± 0.56 мм
ZLA000781 24.6 ± 0.74 мм 27.1 ± 0.81 мм 27.8 ± 0.83 мм
ZLA000788 33.4 ± 1.0 мм 36.9 ± 1.1 мм 37.8 ± 1.1 мм
ZLA000745 49.2 ± 1.5 мм 54.3 ± 1.6 мм 55.6 ± 1.7 мм
ZLA000743 98.3 ± 2.9 мм 108.5 ± 3.3 мм 111.2 ± 3.3 мм
ZLA000787 -98.3 ± 2.9 мм -108.5 ± 3.3 мм -111.2 ± 3.3 мм
Числовая апертура для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000218 0.1105 0.1002 0.0977
ZLA000800 0.0751 0.0681 0.0664
ZLA001687 0.0508 0.0461 0.0448
ZLA000794 0.0394 0.0357 0.0348
ZLA000781 0.0264 0.0240 0.0234
ZLA000788 0.0195 0.0176 0.0172
ZLA000745 0.0132 0.0120 0.0117
ZLA000743 0.0066 0.0060 0.0059
ZLA000787 0.0066 0.0060 0.0059
По заказу
- Просветляющее (AR) покрытие
- Другой размер - по заказу
- Держатель
- Возможно заказать устройство, у которого массив линз только с одной стороны
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
Кварцевое стекло |
Длина
|
35.0 ± 0.1 мм |
Ширина
|
35.0 ± 0.1 мм |
Толщина
|
2.0 ± 0.1 мм |
Световой диаметр
|
32.5 x 32.5 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Показатель преломления @ 248 нм
|
1.509 |
Показатель преломления @ 532 нм
|
1.461 |
Показатель преломления @ 1064 нм
|
1.449 |
Шаг
|
1.3 мм |
Пропускание
|
> 90 % |
