Точка. Линия. Плоскость. Форма
Программное обеспечение LUMS импортирует файлы DXF, DWG, Gerber для подготовки к лазерной резке, травлению, абляции и другим 2D, 2.5D-приложениям. Все объекты импортируются как линии и дуги для эффективной машинной обработки. Задайте размер и положение объекта или просто перетащите его туда, где он должен быть обработан.
Используйте штриховку, чтобы заполнить объем объекта. Используйте функцию сшивания для разделения больших объектов с помощью гальваносканеров.
Используя 64-битную архитектуру, LUMS не только поддерживает большие и сложные STL-файлы, но и обрабатывает их очень быстро. Усовершенствованные алгоритмы резки и штриховки позволяют обработать файл размером 300 МБ с 4 миллионами треугольников менее чем за минуту. Ошибочные модели STL могут быть исправлены с помощью инструмента LUMS SliceRepair.
LUMS позволяет импортировать NC Drill файл для процессов лазерного сверления. Регулируйте размер отверстия посредством смещений, чтобы компенсировать диаметр пятна луча. Возможно спиральное или послойное сверление. В режиме спирального сверления ось Z перемещается постоянно, а оси XY рисуют круги. В режиме послойного сверления заданное количество повторов выполняется до перемещения оси Z с помощью заданного размера шага для увеличения глубины сверления. Используйте инструмент Stitching "Сшивание" для центровки каждого отверстия в центре гальваносканеров. Объедините файл NC Drill с файлами Gerber, чтобы выполнить травление и сверление печатных плат.
Простые формы, такие как линии, круги, дуги и прямоугольники, легко получить в программном обеспечении LUMS. Вы можете нарисовать их вручную и / или добавить точные параметры размера и положения. Вы можете даже рисовать полилинии и полигоны с помощью специального простого инструмента. Все замкнутые формы могут быть выгравированы с одним из типов штриховки (линии, кросс-штриховка, точки, контуры). Выберите скорость движения и параметры лазера для каждой формы или групп фигур. Используйте инструмент «Сшивание», чтобы разделить большие фигуры или центрировать их в поле гальваносканера.
Чтобы добавить текст в алгоритм обработки, просто нажмите инструмент «Текст» и щелкните там, где он должен появиться. LUMS поддерживает шрифты, поддерживаемые Windows: жирный шрифт, курсив, с подчеркиванием и зачеркиванием слов.
Формулы и переменные могут использоваться и интерпретироваться в тексте, используя {}. Например, строка «speed = {v} mm / s», где «v» - это переменная со значением 50, вернет результат «скорость = 50 мм / с». Эта функция особенно полезна в исследованиях и разработках, поскольку параметры процесса могут быть указаны рядом с объектом для дальнейшего использования.
Любой импортированный или нарисованный объект с замкнутым контуром может быть заштрихован в программном обеспечении LUMS. LUMS имеет несколько различных режимов штриховки: линия, кросс-штриховка (до 5 углов), точки и контуры.
Автоматизация. Синхронизация. Контуры
Сложные алгоритмы для лазерной обработки могут быть созданы и автоматизированы с помощью программного обеспечения LUMS. Программное обеспечение для лазерной обработки LUMS имеет инструмент сшивания для объединения движений гальваносканеров и стандартных линейных трансляторов. Он использует быструю скорость гальваносканеров и размер поля линейных трансляторов. И все это контролируется простой функцией в одном окне. Сшивание позволяет разделить большой объект или алгоритм на части ("плитки") или центрировать каждый объект в гальванополе, например. для лазерного сверления. LUMS напрямую контролирует все оборудование, поэтому все движения координируются с доступной обратной связью от контроллеров.
Любая часть алгоритмма для лазерной обработки может быть зацикленна в LUMS. Также допускаются циклы внутри циклов. LUMS разрешает запуск или перезапуск цикла с помощью цифровых входов.
Когда образец наклонен или имеет неровную поверхность, расстояние до него можно получить с помощью функции фокусировки сенсора. Эти данные генерируются на карту высоты и используются для компенсации положения фокуса луча. Пользователь может выбрать, карта какой области должна быть составлена. Карту можно импортировать как файл CSV.

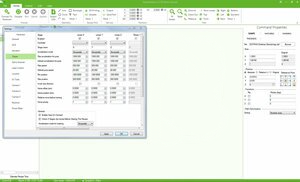

Один интерфейс для всего оборудования:
LUMS напрямую управляет множеством устройств:
- Позиционеры
- Джойстки
- Гальванометрические сканеры
- Лазерные источники
- Управление I/O
- Датчики и камеры
LUMS управляет позиционерами непосредственно с использованием файлов DLL. Поэтому контроль всегда точен и не требует дополнительной обработки и проверки. Просто нажмите run и все готово.
LUMS контролирует гальваносканеры XY или XYZ. Комбинированное движение с помощью гальваносканеров и трансляторов возможно с помощью функции "Сшивка".
Лазерные источники могут запускаться через выходы управления движением. Запуск может выполняться с заданной частотой или позицией. Для лазерных источников, поддерживающих эту функцию, мощность может управляться через аналоговый выход LUMS.
Периферийные устройства могут управляться программным обеспечением LUMS посредством инструмента SerialPort (порт последовательного ввода-вывода).
В LUMS поддерживается несколько различных датчиков. Они в основном используются для: определения расстояния, высоты. Измерители мощности могут использоваться для автоматического задания требуемой мощности лазера через аналоговый выход или прямое лазерное управление.
Машинное зрение и камера
Программное обеспечение LUMS легко интегрирует машинное зрение для процессов лазерной обработки. Используйте его, чтобы увидеть результаты обработки или точно определить траектории изготовления на образце. Вид камеры отображается в окне предварительного просмотра. Он откалиброван в соответствии с системой координат позиционеров и гальваносканеров.
LUMS поддерживает несколько камер: одна камера для обычного просмотра и одна камера для просмотра с высоким разрешением. Поле зрения камеры можно откалибровать, чтобы он был соосным с лазерным лучом или вне оси.
Модуль LUMS MachineVision имеет функцию автофокусировки для камеры (камер), используемой в системе. Фокус можно найти, сканируя весь диапазон непрерывно или небольшими шагами в поисках улучшения фокуса.
Встроенный модуль LUMS MachineVision обеспечивает функциональность выравнивания для процессов лазерной обработки. Существует несколько режимов выравнивания:
- Ручной, когда траектории обработки повторяют поле образца.
- Ручной, когда опорные точки выбираются оператором в поле зрения камеры.
- Простой, когда MachineVision находит позицию пользовательского изображения.
- Продвинутый, когда MachineVision выполняет поиск заданного шаблона, например, крест, край и т. д.
Выравнивание может выполняться с использованием одной или двух меток выравнивания. После выравнивания весь алгоритм поворачивается и автоматически переводится в соответствии с ошибкой смещения образца.
Особенности LUMS
- В LUMS траектории могут быть созданы путем импорта файлов САПР (DXF, DWG, STL, Gerber, NC Drill и т. д.) Или путем их рисования со встроенными инструментами.
- Функция сшивания для разделения больших объектов на машину с помощью гальваносканеров
- Алгоритмы резки и штриховки позволяют обработать файл размером 300 МБ с 4 миллионами треугольников менее чем за минуту
- Формулы и переменные могут использоваться и интерпретироваться в тексте, используя {}
- LUMS контролирует все оборудование напрямую
- LUMS управляет позиционерами напрямую с использованием файлов DLL производителя.
- Программное обеспечение LUMS контролирует сразу множество устройств: трансляторы, гальваносканеры, лазеры, датчики, интерфейсы ввода / вывода
- LUMS поддерживает несколько камер: одна камера для обычного просмотра и одна камера для просмотра с высоким разрешением
- Полностью совместим с продуктами ACS
- Ключевые области применения
Компания «АО «ЛЛС» » является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов
Официальный дистрибьютор Standa в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Standa, полную техническую поддержку, а также поставку образцов.
Точка. Линия. Плоскость. Форма
Программное обеспечение LUMS импортирует файлы DXF, DWG, Gerber для подготовки к лазерной резке, травлению, абляции и другим 2D, 2.5D-приложениям. Все объекты импортируются как линии и дуги для эффективной машинной обработки. Задайте размер и положение объекта или просто перетащите его туда, где он должен быть обработан.
Используйте штриховку, чтобы заполнить объем объекта. Используйте функцию сшивания для разделения больших объектов с помощью гальваносканеров.
Используя 64-битную архитектуру, LUMS не только поддерживает большие и сложные STL-файлы, но и обрабатывает их очень быстро. Усовершенствованные алгоритмы резки и штриховки позволяют обработать файл размером 300 МБ с 4 миллионами треугольников менее чем за минуту. Ошибочные модели STL могут быть исправлены с помощью инструмента LUMS SliceRepair.
LUMS позволяет импортировать NC Drill файл для процессов лазерного сверления. Регулируйте размер отверстия посредством смещений, чтобы компенсировать диаметр пятна луча. Возможно спиральное или послойное сверление. В режиме спирального сверления ось Z перемещается постоянно, а оси XY рисуют круги. В режиме послойного сверления заданное количество повторов выполняется до перемещения оси Z с помощью заданного размера шага для увеличения глубины сверления. Используйте инструмент Stitching "Сшивание" для центровки каждого отверстия в центре гальваносканеров. Объедините файл NC Drill с файлами Gerber, чтобы выполнить травление и сверление печатных плат.
Простые формы, такие как линии, круги, дуги и прямоугольники, легко получить в программном обеспечении LUMS. Вы можете нарисовать их вручную и / или добавить точные параметры размера и положения. Вы можете даже рисовать полилинии и полигоны с помощью специального простого инструмента. Все замкнутые формы могут быть выгравированы с одним из типов штриховки (линии, кросс-штриховка, точки, контуры). Выберите скорость движения и параметры лазера для каждой формы или групп фигур. Используйте инструмент «Сшивание», чтобы разделить большие фигуры или центрировать их в поле гальваносканера.
Чтобы добавить текст в алгоритм обработки, просто нажмите инструмент «Текст» и щелкните там, где он должен появиться. LUMS поддерживает шрифты, поддерживаемые Windows: жирный шрифт, курсив, с подчеркиванием и зачеркиванием слов.
Формулы и переменные могут использоваться и интерпретироваться в тексте, используя {}. Например, строка «speed = {v} mm / s», где «v» - это переменная со значением 50, вернет результат «скорость = 50 мм / с». Эта функция особенно полезна в исследованиях и разработках, поскольку параметры процесса могут быть указаны рядом с объектом для дальнейшего использования.
Любой импортированный или нарисованный объект с замкнутым контуром может быть заштрихован в программном обеспечении LUMS. LUMS имеет несколько различных режимов штриховки: линия, кросс-штриховка (до 5 углов), точки и контуры.
Автоматизация. Синхронизация. Контуры
Сложные алгоритмы для лазерной обработки могут быть созданы и автоматизированы с помощью программного обеспечения LUMS. Программное обеспечение для лазерной обработки LUMS имеет инструмент сшивания для объединения движений гальваносканеров и стандартных линейных трансляторов. Он использует быструю скорость гальваносканеров и размер поля линейных трансляторов. И все это контролируется простой функцией в одном окне. Сшивание позволяет разделить большой объект или алгоритм на части ("плитки") или центрировать каждый объект в гальванополе, например. для лазерного сверления. LUMS напрямую контролирует все оборудование, поэтому все движения координируются с доступной обратной связью от контроллеров.
Любая часть алгоритма для лазерной обработки может быть зациклена в LUMS. Также допускаются циклы внутри циклов. LUMS разрешает запуск или перезапуск цикла с помощью цифровых входов.
Когда образец наклонен или имеет неровную поверхность, расстояние до него можно получить с помощью функции фокусировки сенсора. Эти данные генерируются на карту высоты и используются для компенсации положения фокуса луча. Пользователь может выбрать, карта какой области должна быть составлена. Карту можно импортировать как файл CSV.
Один интерфейс для всего оборудования:
LUMS напрямую управляет множеством устройств:
- Позиционеры
- Джойстки
- Гальванометрические сканеры
- Лазерные источники
- Управление I/O
- Датчики и камеры
LUMS управляет позиционерами непосредственно с использованием файлов DLL. Поэтому контроль всегда точен и не требует дополнительной обработки и проверки. Просто нажмите run и все готово.
LUMS контролирует гальваносканеры XY или XYZ. Комбинированное движение с помощью гальваносканеров и трансляторов возможно с помощью функции "Сшивка".
Лазерные источники могут запускаться через выходы управления движением. Запуск может выполняться с заданной частотой или позицией. Для лазерных источников, поддерживающих эту функцию, мощность может управляться через аналоговый выход LUMS.
Периферийные устройства могут управляться программным обеспечением LUMS посредством инструмента SerialPort (порт последовательного ввода-вывода).
В LUMS поддерживается несколько различных датчиков. Они в основном используются для: определения расстояния, высоты. Измерители мощности могут использоваться для автоматического задания требуемой мощности лазера через аналоговый выход или прямое лазерное управление.
Машинное зрение и камера
Программное обеспечение LUMS легко интегрирует машинное зрение для процессов лазерной обработки. Используйте его, чтобы увидеть результаты обработки или точно определить траектории изготовления на образце. Вид камеры отображается в окне предварительного просмотра. Он откалиброван в соответствии с системой координат позиционеров и гальваносканеров.
LUMS поддерживает несколько камер: одна камера для обычного просмотра и одна камера для просмотра с высоким разрешением. Поле зрения камеры можно откалибровать, чтобы он был соосным с лазерным лучом или вне оси.
Модуль LUMS MachineVision имеет функцию автофокусировки для камеры (камер), используемой в системе. Фокус можно найти, сканируя весь диапазон непрерывно или небольшими шагами в поисках улучшения фокуса.
Встроенный модуль LUMS MachineVision обеспечивает функциональность выравнивания для процессов лазерной обработки. Существует несколько режимов выравнивания:
- Ручной, когда траектории обработки повторяют поле образца.
- Ручной, когда опорные точки выбираются оператором в поле зрения камеры.
- Простой, когда MachineVision находит позицию пользовательского изображения.
- Продвинутый, когда MachineVision выполняет поиск заданного шаблона, например, крест, край и т. д.
Выравнивание может выполняться с использованием одной или двух меток выравнивания. После выравнивания весь алгоритм поворачивается и автоматически переводится в соответствии с ошибкой смещения образца.
Особенности LUMS
- В LUMS траектории могут быть созданы путем импорта файлов САПР (DXF, DWG, STL, Gerber, NC Drill и т. д.) Или путем их рисования со встроенными инструментами.
- Функция сшивания для разделения больших объектов на машину с помощью гальваносканеров
- Алгоритмы резки и штриховки позволяют обработать файл размером 300 МБ с 4 миллионами треугольников менее чем за минуту
- Формулы и переменные могут использоваться и интерпретироваться в тексте, используя {}
- LUMS контролирует все оборудование напрямую
- LUMS управляет позиционерами напрямую с использованием файлов DLL производителя.
- Программное обеспечение LUMS контролирует сразу множество устройств: трансляторы, гальваносканеры, лазеры, датчики, интерфейсы ввода / вывода
- LUMS поддерживает несколько камер: одна камера для обычного просмотра и одна камера для просмотра с высоким разрешением
- Полностью совместим с продуктами ACS
- Ключевые области применения
АО «ЛЛС» является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов
Возможные области применения
- Лазерное аддитивное производство
- Лазерная обработка и изготовление печатных плат
- Лазерная гравировка
- Лазерное сверление
- 3D-печать
