Блокирующий фильтр NF03-785E-25 основан на запатетованной технологии изготовления тонкопленочных режекторных фильтров с широкими полосами пропускания (при этом фильтры имеют узкую полосу блокировки излучения и высокий коэффициент пропускания - гарантировано больше 90%). Фильтр этой модели служит для подавления излучения лазера на длине волны 785 нм (полоса блокировки 39 нм).
Блокирующие фильтры серии StopLine по своим характеристикам не уступают голографическим режекторным фильтрам, при этом они являются менее дорогими и более удобными в использовании (патенты США № 7123166 и № 9355470). Эти фильтры идеально подходят для таких применений, как рамановская спектроскопия, лазерные флуоресцентные приборы и биомедицинские лазерные системы.
Ключевые особенности:
- Блокирующие фильтры StopLine E-класса имеют сверхширокую полосу пропускания (от УФ до 1600 нм)
- Коэффициент пропускания > 93%
- Блокировка лазерной линии (OD > 6 @785 нм)
- Длина волны лазера = 785 нм
- Типичная ширина полосы блокировки излучения = 39 нм
- Высокий порог повреждения
- Для блокировки нескольких лазерных линий доступны многополосные фильтры
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

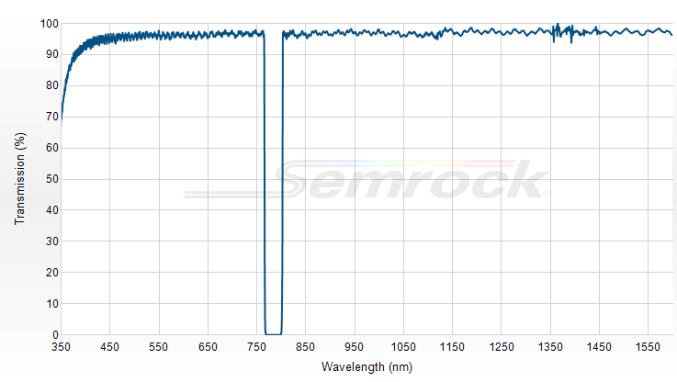

Полоса пропускания 1
|
350 – 400 нм @Tavg > 80% |
Полоса пропускания 2
|
400 – 742.1 нм @Tavg > 93% |
Полоса пропускания 3
|
827.9 – 1600 нм @Tavg > 93% |
Полоса блокировки 1
|
39 нм (тип.) (ODabs > 6 @785 нм) |
Длина волны лазера
|
785 нм |
Угол падения излучения
|
0 ± 5° |
Полуугол при вершине конуса
|
5° |
Порог повреждения
|
1 Дж/см2 @ 532 нм (10 нс импульсы) |
neff
|
1.71 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Ширина фильтра (в оправе)
|
3.5 мм |
Допуск на ширину (в оправе)
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
