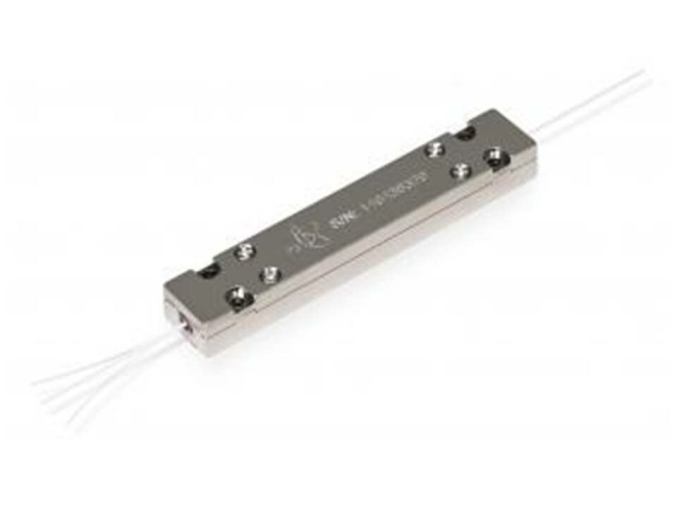

Волоконный объединитель накачки (2+1)x1 предназначен для применения в высокомощных волоконных усилителях (EDFA).
Подробности
Конфигурация—(2+1)х1
- (2+1)х1
Длина волны, нм—1550
- 1550
Длина волны накачки, нм—976
- 976
Вт в порт—25 Вт
- 10 Вт
- 25 Вт
- 5 Вт
Волокно накачки—Nufern -S105/125-0.22NA /SMF28
- Nufern -S105/125-0.22NA /SMF28
Волокно вывода—Coractive-DCF-UN-8/125-14
- Coractive-DCF-UN-8/125-14
Корпус—70x12x8 мм
- 70x12x8 мм
Ориентировочная цена в РФ—780 $
- 780 $
В корзину
Быстрый заказ
Характеристики
Длина волны сигнала
—
1500 - 1600 нм
Длина волны накачки
—
800 - 1000 нм
Коммутируемая мощность
—
5 - 25 Вт (каждый порт)
Диаметр сердцевины
—
105 мкм
Диаметр оболочки
—
125 мкм
Числовая апертура
—
0.15, 0.22
Сигнальное волокно
—
Smf-28e (xb); 1550gdf; dcf-un-8/125-14
Выходное волокно
—
1550gdf или dcf-un-8/125-14
Эффективность накачки
—
90 - 95 %
Вносимые потери
—
0,3 - 0,5 дБ
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Этот волоконный объединитель накачки (2+1)x1 предназначен для применения в высокомощных волоконных усилителях (EDFA). Он объединяет два лазера накачки в одно выходное волокно. Тип волокна может быть выбран в соответствии с запросом заказчика.
Ключевые особенности:
- Высокая эффективность накачки
- Высокая эффективность передачи сигнала
- Нечувствительность к длине волны
- Доступны пользовательские конфигурации
Устройства доступны в корпусах:
- C1: 50x5x5 мм
- C2: Ø4x60 мм
- C3: 70x12x8 мм
- C4: 70x12x8 мм
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции на территории Российской Федерации и стран Таможенного Союза, полную техническую поддержку, а также поставку образцов. Гарантируем Вам высокое качество и быструю доставку компонентов!
Длина волны сигнала
|
1500 - 1600 нм |
Длина волны накачки
|
800 - 1000 нм |
Коммутируемая мощность
|
5 - 25 Вт (каждый порт) |
Диаметр сердцевины
|
105 мкм |
Диаметр оболочки
|
125 мкм |
Числовая апертура
|
0.15, 0.22 |
Сигнальное волокно
|
Smf-28e (xb); 1550gdf; dcf-un-8/125-14 |
Выходное волокно
|
1550gdf или dcf-un-8/125-14 |
Эффективность накачки
|
90 - 95 % |
Вносимые потери
|
0,3 - 0,5 дБ |
Качество пучка
|
1.3 |
Изоляция
|
25 - 30 дБ |
Длина волокна
|
0,8 м |
Тип корпуса
|
C1, С2, С3, С4 |
Рабочая температура
|
-5/+70 ℃ |
Температура хранения
|
-40/+85 ℃ |
