Официальный дистрибьютор Finisar в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Finisar, полную техническую поддержку, а также поставку образцов.

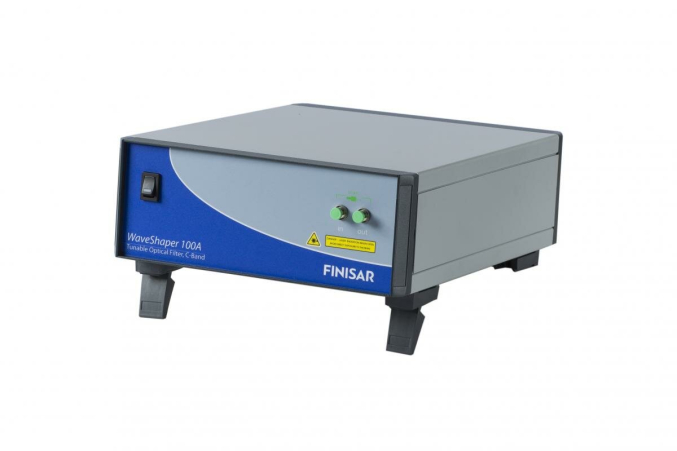

WaveShaper 100A - это перестраиваемый оптический фильтр с переменной полосой пропускания, который оптимизирован для использования в научно-исследовательских и опытно-конструкторских работах, где точное управление полосой пропускания и центральной частотой обеспечивает поддержку текущих требований к испытаниям, а также сетей следующего поколения. и подсистемы.
Ключевые особенности:
- Перестройка полосы пропускания
- Центральная частота устанавливается с шагом 1 ГГц
- Переменная пропускной способности фильтра: от 10 ГГц до 1000 ГГц
- Встроенные фильтры типа Flat-top и Гауссовый
- Интегрированный веб-сервер обеспечивает независимое от платформы управление
АО «ЛЛС» является официальным дистрибьютором компании Finisar и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Конфигурации порта
|
1x1 |
Диапазон рабочих частот
|
191.1-196.46 ТГц (1526.0 - 1568.7 нм) |
Полоса пропускания фильтра
|
10 ГГц – 1 ТГц (0.08 – 8 нм) |
Макс. вх. оптическая мощность
|
+27 дБм |
Макс. оптическая мощность на 50 ГГц канал
|
+13 дБм |
Форма/тип фильтра
|
Гауссова/полосовой |
Разрешение перестройки частоты
|
±1 ГГц (±8 пм) |
Точность установки частоты
|
±2.5 ГГц (±20 пм) |
Разрешение перестройки полосы пропускания
|
±1 ГГц (±8 пм) |
Диапазон управления групповой задержкой
|
n/a |
Диапазон управления затуханием
|
n/a |
Разрешение перестройки затухания
|
n/a |
Время расчета
|
<500 мс |
Вносимые потери
|
< 5 дБ |
Поляризационно-зависимые потери (PDL)
|
0.4 дБ |
Диф. групповая задержка (DGD)
|
< 0.5 пс |
Обратные потери
|
>25 дБ |
Интерфейс
|
Ethernet (GbE), USB 2.0 |
Тип коннектора
|
FC/APC |
Потребляемая мощность
|
<50 ВА |
Габариты/вес
|
241x88x316 мм, 3.8 кг |
Диапазон рабочих температур
|
+15...+35°C |
- Тестирование оптических компонентов
- Тестирование трансиверов
- Тестирование систем DWDM
- Выборка каналов
