- 160 - 1300 мкм
- 160 - 2000 мкм
- SM, MM, DS, NZDS, High-Index, EDF, PMF

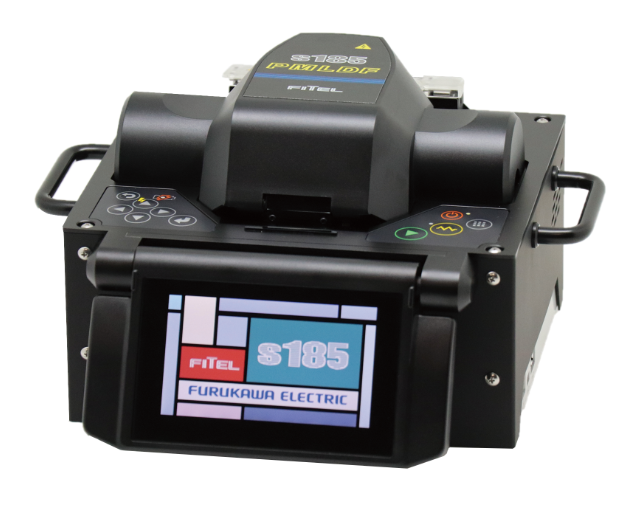

Высокотехнологичные сварочные аппараты FITEL S185LDF / S185PMLDF предназначены для сварки волокон с оболочкой до 500 мкм или 500 м PM волокна с низкими потерями при сварке. Мощная и компактная конструкция была оптимизирована для индустрии волоконно-оптических лазеров. Новый механизм выравнивания волокна позволяет достичь низких потерь при сварке. Новая конструкция также позволяет мягко закрывать зажимы волокна, что снижает вероятность повреждения волокна. Работа от аккумулятора и компактный дизайн облегчают транспортировку LDF Fusion Splicer.
Ключевые особенности:
- Низкие потери при сварке
- Компактный размер
- Портативность благодаря встроенному аккумулятору (опционально)
- Простое управление с помощью ЖК-экрана с сенсорной панелью
- Дистанционное управление с помощью Wi-Fi
АО «ЛЛС» является дистрибьютором компании FITEL. Мы предлагаем наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Применяемые волокна
|
SM, MM, DS, NZDS, High-Index, EDF, LDF SM, MM, DS, NZDS, High-Index, EDF, PMF |
Диаметр оболочки
|
от 125 до 500 мкм |
Диаметр покрытия
|
S185LDF: от 160 до 2000 мкм (в держателе волокна), S185PMLDF: 160 - 1300 мкм (в держателе волокна) |
Длина скола волокна
|
от 3 до 5 мм (сварка с помощью зажима с оболочкой), от 8 до 11 мм (сварка с помощью зажима с покрытием) |
Типичные потери при сварке
|
SM(ITU-T G652): 0,014 дБ |
Типичный коэффициент экстинкции
|
S185PMLDF: -36,8 дБ (угловое смещение: 0,6 градуса) |
Обратные потери
|
>60 дБ |
Типичное время сварки
|
S185LDF: 15 с (SM путем сварки с помощью зажима с оболочкой), S185PMLDF: 15 с (SM путем сварки с помощью зажима с оболочкой), 40 с (сварка с помощью зажима с покрытием) |
Прочность на растяжение
|
1,96 (от +0% до +20%) |
Применяемая длина защитной гильзы
|
от 10 до 60 мм |
Типичное время нагрева
|
35 с (S922: рукав 40 мм) |
Программы сварки
|
макс.200 |
Программы нагревателя
|
макс.100 |
Хранение данных о сварке
|
макс. 1000, включая 4 изображения до и после сварки |
Увеличение изображения волокна на ЖК-дисплее
|
104X, 278X или 556X |
Размеры (Ш Х Д х В)
|
210 x 180 x 140 мм |
Вес (без батареи)
|
4,5 кг 4,75 кг |
Монитор
|
4,3" широкоформатный цветной ЖК-дисплей с сенсорной панелью |
Вывод данных
|
USB 2.0 тип A: 1 порт, USB ver. 2.0 mini B: 1 порт |
Емкость аккумулятора (опционально)
|
60 циклов сварки / нагрева |
Диапазон рабочих температур
|
от 0 до 40 °C |
Диапазон температур хранения
|
от -40 до 60 °C |
Источник питания
|
входной переменный ток 100 - 240 В (50/60 Гц) |
