Рефлектометрия
В настоящее время, волоконно-оптические линии связи (ВОЛС) стали неотъемлемой частью систем передачи данных. Увеличение скоростей передачи информации, вплоть до 800G, вызывает повышение требований к пропускной способности ВОЛС и контролю параметров элементов оптического тракта. Контроль оптических потерь является ключевым параметром при конструировании и эксплуатации волоконно-оптических линий связи. Наиболее подходящий метод оценки потерь, контроля дефектов и обрывов в оптическом тракте – рефлектометрия. Преимущественно, для такого вида измерений используются оптические рефлектометры (Optical Time Domain Reflectometer (OTDR)).
Оптический рефлектометр – измерительный прибор для определения рассеяния и отражений в волоконной линии связи, а также длинны оптического тракта. Принцип работы аналогичен принципу действия радара. Рефлектометры излучают короткие лазерные импульсы, эти импульсы вводятся через пусковой кабель в тестируемое оптическое волокно или в оптоволоконную линию, которая содержит связующие оптические компоненты. Отраженный сигнал от неоднородностей сигнал, попадает в разветвитель и регистрируется с помощью фотодетектора высокой чувствительности с последующей программной обработкой. Результатом таких измерений будет являться рефлектограмма, отображающая события в зависимости от расстояния. Амплитуда полученных позволяет охарактеризовать дефект и определить величину потерь, не прибегая к использованию отдельных источников света и измерителей оптической мощности.
Оптические рефлектометры
Оптический рефлектометр – прибор который производит тестирование волоконно-оптических линий связи: определение прямых и возвратных потерь линии, визуализация дефектов и определение расстояния до них, длину оптического тракта, с последующим визуальным отображением информации. При выборе рефлектометра необходимо обратить на поддерживаемый динамический диапазон, потому что именно этот параметр определяет дальность действия устройства. Современные портативные рефлектометры рассчитаны на измерение расстояний до 400 км, но для измерения протяженных магистральных сетей, таких как трансатлантические лини связи, подойду настольные когерентные рефлектометры, рассчитанные на дистанцию до 12000 км. Так же важным параметром является величина «мертвой зоны», так как этот параметр определяет пространственное разрешений и влияет на распознание близко расположенных неоднородностей.
Ключевые критерии выбора анализатора оптического спектра:
- Рабочие длины волн
- Вид используемого оптического волокна
- Динамический диапазон
- Пространственное разрешение
- Величина «мертвой» зоны
Подходящие решения
Портативные рефлектометры
|

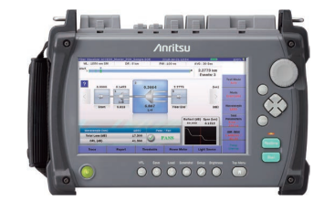

Anritsu MT9085 |
Рабочие длины волн: 850/1300/1310/1550/1625/1650 нм |
Динамический диапазон до 46 дБ |
Мертвая зона событие/затухание: от 0.8/3 м |
|
Anritsu MU9090 |
Рабочие длины волн: 1300/1310/1550/1625/1650 нм |
Динамический диапазон до 38 дБ |
Мертвая зона событие/затухание: от 0.8/3 м |
|
EXFO Max Tester 720-C |
Рабочие длины волн: 850/1300/1310/1550/1625 нм |
Динамический диапазон до 35 дБ |
Мертвая зона событие/затухание: от 0.5/2.5 м |
Когерентные рефлектометры
|
Anritsu MW90010A |
Рабочие длины волн 1535,03-1565,08 нм | Измеряемое расстояние до 12 000 км | Пространственное разрешение 10 м |
