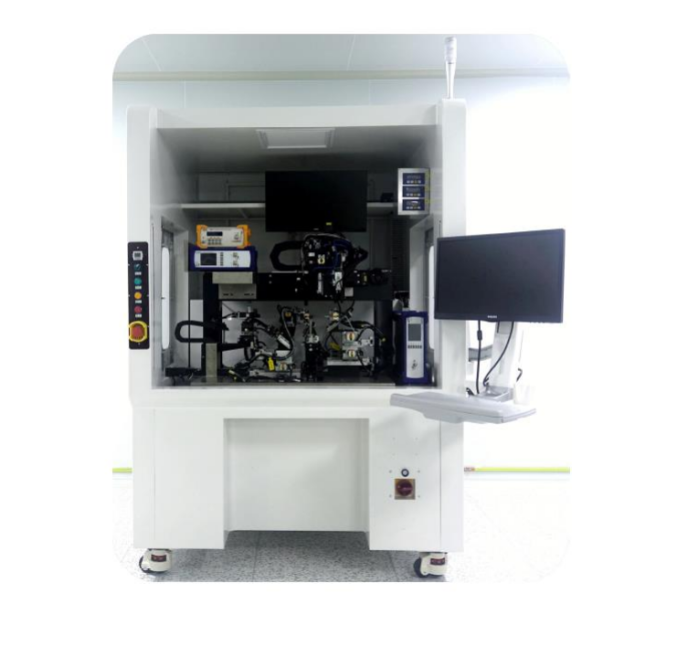

Автоматическая станция для изготовления Y-волноводов, линз и пигтейлов использует метод сплавления. Оборудование имеет функции автоматической идентификации материалов, автоматической идентификации позиций, автоматического сплавления материалов, автоматического дозирования в зоне соединения, автоматического УФ-отверждения и так далее. Оператору необходимо только зажать чип Y-волновода и пигтейл. Оборудование для автоматического сплавления достигает таких характеристик, как высокая эффективность, высокая согласованность и высокая производительность, заменяя ручные системы. Для обычных Y-волноводов эффективность сплавления может контролироваться на уровне 20-25 мин/шт.
Общий состав системы:
- Проверенная высокоточная механическая платформа
- Активная оптическая платформа воздушной флотации
- Материал платформы: мрамор
- Системный компьютер
- Предустановленные операции
- Установка и разгрузка материалов может производиться вручную
- Класс лазерной безопасности: 4
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Шестиосевые системы выравнивания для сплавления
|
|
Положения (X/Y/Z/θx/θyθz)
|
100 мм/100 мм/4 мм/12°/20°/16° |
Разрешение (X/Y/Z/θx/θyθz)
|
0,03 мкм/0,03 мкм/0,03 мкм/0,0001°/0,0001°/0,0001° |
Точность повторения позиционирования в 6-мерном пространстве каждого набора компонентов
|
≤ ± 0,2 мкм |
Платформа для перемещения планарных волноводов
|
|
Угловая ось
|
2-осевая ручная угловая ось, положение 12°/16°, разрешение 0,0001°/0,0001° |
Линейная ось
|
2-осевая линейная автоматическая композиция осей, положение 100 мм/100 мм, разрешение 0,03 мкм/0,03 мкм |
Повторяемая точность позиционирования
|
< ±0,3 мкм |
Модуль изображения
|
|
Изображение левой стороны
|
5 миллионов пикселей камеры, линза кратна 2x |
Изображение сверху
|
5 миллионов пикселей камеры, объектив кратный 1x, с объективом перископа |
Модуль УФ-отверждения
|
|
Длина волны УФ-излучения
|
365 нм (или опционально в соответствии с требованиями пользователя, например, 365/385/405 нм) |
Максимальная мощность
|
≥1500 мВт/см² |
Система измерения давления
|
|
Минимальное разрешение
|
0,5 Н |
Одноканальный измеритель коэффициента экстинкции
|
Рабочая длина волны |
Диапазон измерения мощности
|
-40~+10 дБм |
Диапазон измерения коэффициента экстинкции
|
0 ~ 50 дБ (-5 ~ + 10 дБм), 0 ~ 45 дБ (-10 ~ -5 дБм), 0 ~ 35 дБ (-20 ~ -10 дБм), 0 ~ 25 дБ (-30 ~ -20 дБм) |
Широкополосный источник света SLED с низкой поляризацией
|
|
Центральная длина волны
|
1550 ± 10 нм |
FWHM Спектральная ширина
|
> 40 нм |
Выходная оптическая мощность
|
>2 мВт |
Разъем
|
FC/APC |
Двухканальный высокоскоростной измеритель оптической мощности
|
|
Диапазон длин волн
|
800~1700 нм |
Диапазон измерения мощности
|
+15~-60 дБм |
Требования к условиям эксплуатации и установки оборудования
|
|
Питание
|
230 В переменного тока, 50 Гц, 16 А |
Минимальный сжатый воздух
|
6 бар, безмасляный, гибкий катетер 8 мм |
Ethernet
|
не менее 100 Мбит/с, интерфейс RJ45 |
Занимаемая площадь
|
2 × 1,8 м, исключая терминалы взаимодействия человека с компьютером |
Вес нетто
|
~ 800 кг |
Класс чистых помещений
|
1000 (ISO6) |
