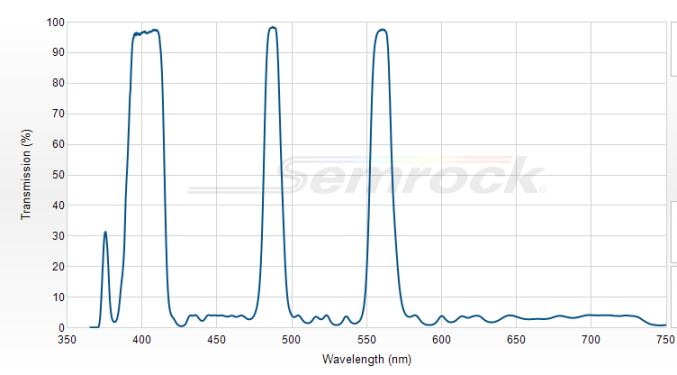

- многополосный дихроичный фильтр
- 13 мм x 15 мм x 0.5 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Дихроичные многополосные фильтры доступны с двумя, тремя, четырьмя и пятью полосами пропускания. Фильтры оптимизированы для обычных широкополосных источников возбуждения или лазерных линий. Такие фильтры используются для многоцветной флуоресцентной визуализации. Полосы пропускания имеют крутые края.
Фильтр Di01-T405/488/561-13x15x0.5- 3-х полосный дихроичный фильтр с полосами пропускания: 400 – 410 нм, 488 нм и 561 нм и коэффициентом пропускания более 90%
Особенности
- Многополосный дихроичный фильтр с краевыми длина волн на 405 нм, 488 нм и 561 нм
- Ravg > 95% @ 442 – 473 нм, Ravg > 95% @ 503 – 544 нм и Ravg > 95% @ 578 – 750 нм
- Tavg > 90% @ 400 – 410 нм, Tavg > 90% @ 488 нм и Tavg > 90% @ 561 нм
- Уровень плоскостности: стандартный (радиус кривизны порядка 6 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
Компания АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
442 – 473 нм @ Ravg > 95% |
Краевая длина волны 1
|
405 нм |
Полоса пропускания 1
|
400 – 410 нм @ Tavg > 90% |
Полоса отражения 2
|
503 – 544 нм @ Ravg > 95% |
Краевая длина волны 2
|
488 нм |
Полоса пропускания 2
|
488 нм @ Tavg > 90% |
Полоса отражения 3
|
578 – 750 нм @ Ravg > 95% |
Краевая длина волны 3
|
561 нм |
Полоса пропускания 3
|
561 нм @ Tavg > 90% |
Длина волны лазера 1
|
400 – 410 нм |
Длина волны лазера 2
|
488 нм |
Длина волны лазера 3
|
561 нм |
Угол падения
|
45° (40°-50°) |
Половина угла при вершине конуса
|
0.5° |
Порог повреждения
|
2 Дж/см² @ 532 нм (10 нс импульсы) |
neff
|
1.81 |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм или 3.0 мм |
Допуск на толщину
|
± 0.05 мм или ± 0.1 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм или 3.0 мм |
Допуск на толщину подложки
|
± 0.05 мм или ± 0.1 мм |
Материал подложки
|
плавленый кварц |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
