- Интегрированный 1030 нм DFB модуль QLD106G-3010, PMF, 900 мкм буфер, FC/APC
- Интегрированный 1030 нм DFB модуль QLD106G-301011, PMF, 250 мкм буфер, ферула
- Интегрированный 1064 нм DFB модуль QLD106G-6410, PMF, 900 мкм буфер, FC/APC
- Интегрированный 1064 нм DFB модуль QLD106G-641011, PMF, 250 мкм буфер, ферула

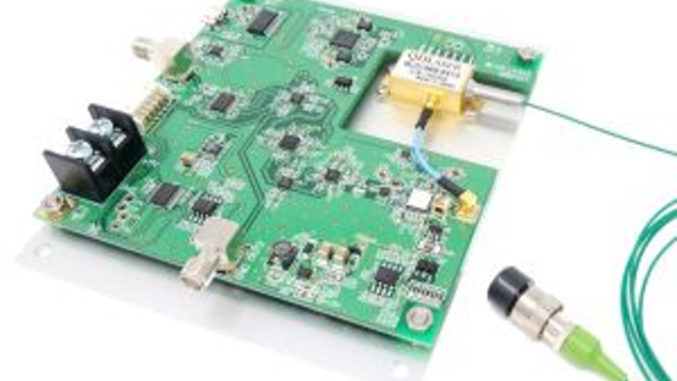

Серия QCED106G - это компактная плата -драйвер со встроенным задающим лазером с длительностью импульса 15 пс. Встроенные лазерные модули типа "бабочка" - диоды серии QLD106G, в которой используются полупроводниковые лазерные DFB диоды, излучающие на 1064 нм или 1030 нм со стабильной одной продольной модой, и которые могут генерировать ультракороткие импульсы 15 пс в режиме переключения коэффициентов усиления. Все рабочие параметры, например, токи смещения, импульсные напряжения и температуры лазерных диодов, можно легко контролировать с помощью графического интерфейса на ПК через USB.
Особенности
- Генерация сверхкоротких импульсов длительностью 15 пс и мощностью 50 мВт с модуляцией усиления
- Стабильная работа в одномодовом режиме на длах волн 1064 или 1030 нм.
- Диапазон перестройки частоты повторения импульса 15 кГц - 200 МГц
- Легкое управление параметрами через графический интерфейс на ПК
Аксессуары
- Кабель питания (AC/DC адаптер по заказу)
- USB кабель
- Диск CD-ROM с документацией (руководство пользователя, программное обеспечение)
Компания АО «ЛЛС» является официальным дистрибьютором компании QD Laser на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длина волны
|
1030 нм или 1064 нм |
Длительность импульса
|
15 пс |
Ширина спектральной линии
|
1 нм |
Пиковая выходная мощность
|
50 мВт |
Коэффициент подавления боковой моды
|
30 дБ |
Коэффициент экстинкции поляризации
|
20 дБ |
Питание
|
5 В |
Длительность импульса
|
80 - 120 пс |
Частота повторения
|
0.012 - 200 МГц |
Пиковое напряжение
|
5 В |
Диапазон рабочих температур
|
+10 - +40°С |
Температура хранения
|
-10 - +50°С |
Размеры
|
100×96×18 мм |
Вес
|
0.15 кг |
Применение:
- Импульсные задающие лазеры для волоконных лазеров
- Измерения с разрешением по времени
