- Пятиполосный дихроичный фильтр 409/493/573/652/759 нм BrightLine® без оправы
- 22.0 мм x 29.0 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Многополосные дихроичные фильтры Semrock - это высококачественные элементы, произведенные по уникальной технологии, благодаря которой они имеют исключительно крутые края полос пропускания и высокий коэффициент пропускания. Они также отличаются высокой надежностью и долговечностью. Максимальное количество полос пропускания таких фильтров - 5.. Данные фильтры оптимизированы для широкополосных источников, например, LED и металлогалогенных ламп.

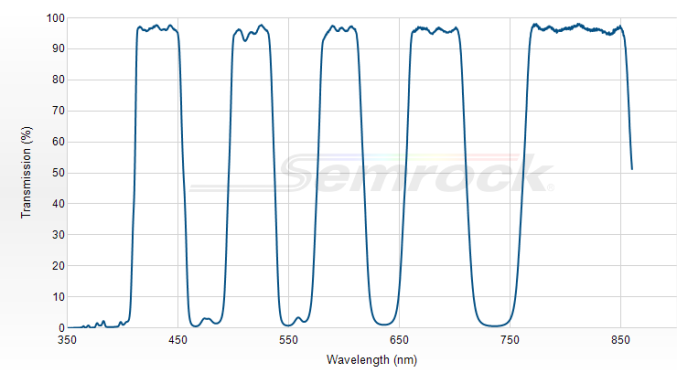

FF409/493/573/652/759-Di01-25x36 - 5-ти полосный дихроичный фильтр серии BrightLine: участки пропускания излучения: 414 – 450 нм, 499.5 – 530 нм, 580 – 611 нм, 661 – 701 нм & 768.5 – 849.5 нм.
Ключевые особенности:
- Многополосный дихроичный фильтр с краевыми длинами волн на 409 нм, 493 нм, 573 нм, 652 нм & 759 нм
- Ravg > 95% 350 – 404 нм, Ravg > 95% 461 – 487.5 нм, Ravg > 95% 543 – 566 нм, Ravg > 95% 626 – 644 нм & Ravg > 95% 721 – 749 нм
- Tavg > 93% 414 – 450 нм, Tavg > 93% 499.5 – 530 нм, Tavg > 93% 580 – 611 нм, Tavg > 93% 661 – 701 нм & Tavg > 93% 768.5 – 849.5 нм
- Уровень плоскостности: стандартный (радиус кривизны 6 м)
- Размер фильтра без оправы 25.2 мм x 35.6 мм x 1.1 мм или 22.0 мм x 29.0 мм x 1.1 мм, другие размеры - по заказу
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
350 – 404 нм @ Ravg > 95% |
Краевая длина волны 1
|
409 нм |
Полоса пропускания 1
|
414 – 450 нм @ Tavg > 93% |
Полоса отражения 2
|
461 – 487.5 нм @ Ravg > 95% |
Краевая длина волны 2
|
493 нм |
Полоса пропускания 2
|
499.5 – 530 нм @ Tavg > 93% |
Полоса отражения 3
|
543 – 566 нм @ Ravg > 95% |
Краевая длина волны 3
|
573 нм |
Полоса пропускания 3
|
580 – 611 нм @ Tavg > 93% |
Полоса отражения 4
|
626 – 644 нм @ Ravg > 95% |
Краевая длина волны 4
|
652 нм |
Полоса пропускания 4
|
661 – 701 нм @ Tavg > 93% |
Полоса отражения 5
|
721 – 749 нм @ Ravg > 95% |
Краевая длина волны 5
|
759 нм |
Полоса пропускания 5
|
768.5 – 849.5 нм @ Tavg > 93% |
Угол падения
|
45° ± 1.5 ° |
Половина угла при вершине конуса
|
2° |
neff
|
1.73 |
Плоскостность
|
стандартная (радиус кривизны 6 м) |
Искажение волнового отраженного фронта
|
>> 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
