- многополосный фильтр серии BrightLine®
- 21.8 мм x 2.0 мм (без оправы)
- 25 мм x 5.0 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Semrock разрабатывает и производит высококачественные многополосные фильтры, основанные на запатентованной технологии, использующей одну стеклянную подложку. Они оптимизированы для использования в различных флуоресцентных приборах. Эти фильтры имеют прочное покрытие и чрезвычайно высокий коэффициент пропускания, а также крутые и четкие границы и эффективное гашение излучения между полосами пропускания.

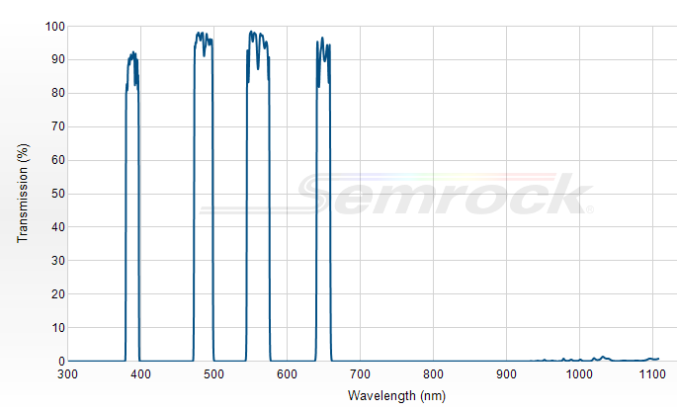

FF01-387/485/559/649-25 - это 4-полосный фильтр, оптимизированный на пропускание в диапазоне 381.5 - 656 нм.
Ключевые особенности:
- Tavg > 85% 381.5 – 392.5 нм, Tavg > 90% 475 – 495 нм, Tavg > 90% 547 – 572 нм, Tavg > 90% 643 – 656 нм
- Центральные длины волн: 387 нм, 485 нм, 559.5 нм, 649.5 нм
- Размер фильтра 25 мм x 5.0 мм или 21.8 мм x 2.0 мм (без оправы)
Фильтры могут быть помещены в круглую оправу из черного анодированного алюминия диаметром 25 мм или поставляться без нее.
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
381.5 – 392.5 нм @Tabs > 85% |
Центральная длина волны 1
|
387 нм |
Гарантированная минимальная ширина полосы 1
|
11 нм |
FWHM 1
|
17.1 нм (тип.) |
Полоса пропускания 2
|
475 – 495 нм @Tabs > 90% |
Центральная длина волны 2
|
485 нм |
Гарантированная минимальная ширина полосы 2
|
20 нм |
FWHM 2
|
25.8 нм (тип.) |
Полоса пропускания 3
|
547 – 572 нм @Tabs > 90% |
Центральная длина волны 3
|
559.5 нм |
Гарантированная минимальная ширина полосы 3
|
25 нм |
FWHM 3
|
30.6 нм (тип.) |
Полоса пропускания 4
|
643 – 656 нм @Tabs > 90% |
Центральная длина волны 4
|
649.5 нм |
Гарантированная минимальная ширина полосы 4
|
13 нм |
FWHM 4
|
19.5 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
300 – 370 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 2
|
406.3 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 3
|
420 – 460 нм @ODavg >6 |
Полоса блокировки (не пропускания) 4
|
467.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 5
|
502.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 6
|
510 – 531 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 7
|
539 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 8
|
580.8 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 9
|
589.5 – 623.5 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 10
|
633.3 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 11
|
666.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 12
|
677 – 722 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 13
|
722 – 925 нм @ODavg > 4 |
Полоса блокировки (не пропускания) 14
|
925 – 1100 нм @ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5.0 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
