- Многополосный дихроичный фильтр 421/491/567/659/776 нм BrightLine®
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает большой выбор многополосных дихроичных фильтров, которые имеют несколько переходов от пропускания к блокировки излучения, при этом полосы имеют крутые края. Данный фильтр оптимизирован для широкополосных источников, например, LED и металлогалогенные лампы.
Дихроичный фильтр BrightLine для каналов DAPI / FITC / TRITC / Cy5 / Cy7 оптимизирован для Lumencor CELESTA® с использованием длин волн 408 нм, 473 нм, 545 нм, 635 нм и 750 нм.
Ключевые особенности:

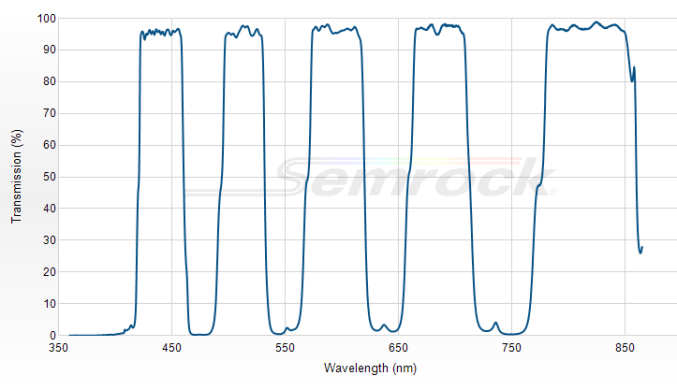

- Многополосный дихроичный фильтр с краевыми длинами волн на 421 нм, 491 нм, 567 нм, 659 нм & 776 нм
- Ravg > 95% 369 – 413 нм, Ravg > 95% 471 – 483 нм, Ravg > 95% 541 – 557 нм, Ravg > 95% 630 – 647 нм & Ravg > 95% 725 – 757 нм
- Tavg > 93% 426 – 456 нм, Tavg > 93% 498 – 524 нм, Tavg > 93% 574 – 611 нм, Tavg > 93% 667 – 701 нм & Tavg > 93% 784 – 850 нм
- Уровень плоскостности: стандартный (радиус кривизны 6 м)
- Оптимизирован для Lumencor CELESTA light engine® использующего длины волн 408 нм, 473 нм, 545 нм, 635 нм & 750 нм
- Размер фильтра без оправы 25.2 мм x 35.6 мм x 1.1 мм, другие размеры - по заказу
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
369 – 413 нм @ Ravg > 95% |
Краевая длина волны 1
|
421 нм |
Полоса пропускания 1
|
426 – 456 нм @ Tavg > 93% |
Полоса отражения 2
|
471 – 483 нм @ Ravg > 95% |
Краевая длина волны 2
|
491 нм |
Полоса пропускания 2
|
498 - 524 нм @ Tavg > 93% |
Полоса отражения 3
|
541 - 557 нм @ Ravg > 95% |
Краевая длина волны 3
|
567 нм |
Полоса пропускания 3
|
574 – 611 нм @ Tavg > 93% |
Полоса отражения 4
|
630 – 647 нм @ Ravg > 95% |
Краевая длина волны 4
|
659 нм |
Полоса пропускания 4
|
667 – 701 нм @ Tavg > 93% |
Полоса отражения 5
|
725 – 757 нм @ Ravg > 95% |
Краевая длина волны 5
|
776 нм |
Полоса пропускания 5
|
784 – 850 нм @ Tavg > 93% |
Угол падения
|
45° ± 1.5 ° |
Половина угла при вершине конуса
|
2° |
neff
|
1.79 |
Плоскостность
|
стандартная (радиус кривизны 6 м) |
Искажение волнового отраженного фронта
|
>> 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
