- Для линии ртути 253.7 нм, Tavg > 65% 244 – 256 нм
- 250 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Однополосные фильтры серии MaxLamp идеально подходят для использования с мощными ртутными дуговыми лампами для спектроскопии, оптической метрологии и фотолитографии. Максимальная пропускная способность достигается путем тщательной оптимизации конструкции фильтра, что позволяет использовать его в самых разных приложениях. Технология блокировки обеспечивает эффективное устранение всех других линий ртути.
Фильтр Hg01-254-25 оптимизирован для длину волны 253.7 нм. В диапазоне 244 – 256 нм он демонстрирует пропускание Tavg > 65%.
Ключевые особенности:
- Оптимизирован на линию ртути 253.7 нм
- Пропускание > 65% в УФ и > 93% в ближнем УФ
- Крутые края характеристики фильтра для быстрых переходов
- Блокировка сторонних длин волн на больших участках видимого спектра
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

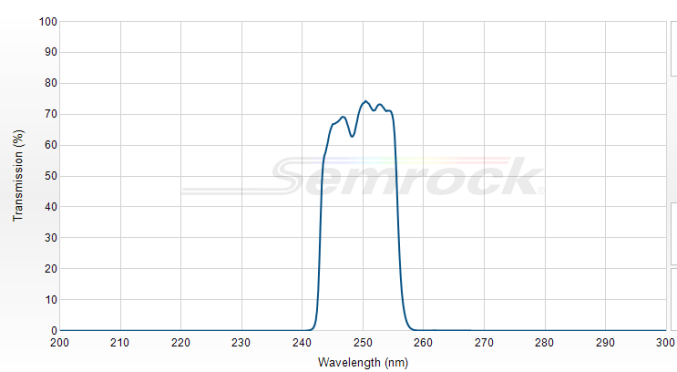

Пропускание
|
Tavg > 65% 244 – 256 нм |
Центральная длина волны
|
250 нм |
Гарантированная минимальная ширина полосы
|
12 нм |
FWHM
|
15.2 нм @250 нм |
Полоса блокировки (не пропускания) 1
|
ODavg > 6 200 – 236 нм |
Полоса блокировки (не пропускания) 2
|
ODavg > 4 263 – 450 нм |
Полоса блокировки (не пропускания) 3
|
ODavg > 2 450 – 600 нм |
Угол падения
|
0 ± 7° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
2.36 |
Диаметр
|
25 мм или 50 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм или ≥ 45 мм |
Качество поверхности
|
S-D 80-50 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
