- 1535 - 1565 нм
- >17 дБ
- ITU-T G.653 (DSF)
Официальный дистрибьютор Anritsu в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Anritsu, полную техническую поддержку, а также поставку образцов.

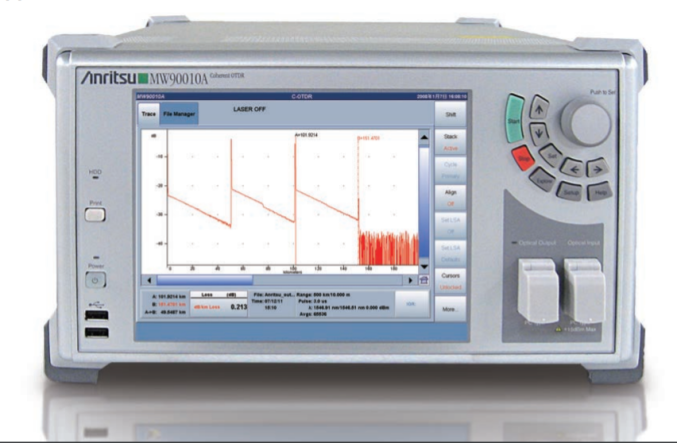

Когерентный рефлектометр MW90010A - это измерительный прибор для обнаружения неисправностей в сверхдлинных подводных оптических кабелях длиной до 12 000 км, включая ретранстляторы (EDFA). Сверхдлинные подводные оптические кабели используют оптические усилители для усиления сигналов. Успешное измерение через ретрансляторы требует настройки системы обнаружения обратного рассеяния с использованием восходящих и нисходящих каналов. MW90010A может измерять свет обратного рассеяния через все ретрансляторы, используя когерентное обнаружение. В результате он отображает все неисправности, такие как оптические потери между ретрансляторами, потери на изгибах, расстояния, разрывы и т. д.
Ключевые особенности:
- Обнаружение неисправностей с разрешением 10 м
- Компактная и легкая универсальная конструкция
- Простое и удобное управление с помощью сенсорной панели
- Широкий динамический диапазон, поддерживающий обнаружение неисправностей и устранение неисправностей подводных кабелей с ретрансляторами на расстоянии 80 км и более
- Встроенный настраиваемый источник света с высокой точностью измерения длины волны
- Регулируемая выходная мощность от 0 до +13 дБм
АО «ЛЛС» является дистрибьютором компании Anritsu на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длина волны
|
1535 - 1565 нм |
Динамический диапазон
|
>17 дБ |
Длительность импульса
|
3, 10, 30, 60, 100 мкс |
Максимальное расстояние
|
100 км, от 500 км до 12000 км (с шагом 500 км) |
Мертвая зона событие/ затухание
|
0,5 км |
Выходная мощность
|
от 0 до +13 дБм |
Дисплей
|
8,4 дюймов XGA (1024 x 768) цветной LCD |
Интерфейсы
|
USB 1.1, 2 порта |
Время разогрева
|
30 мин |
Время измерения
|
15 мин (1000 км) |
Тип волокна
|
ITU-T G.653 (DSF) |
Тип коннектора
|
FC, SC, DIN, HSM-10/A, ST |
Размеры
|
320 x 177 x 451 мм |
Вес
|
менее 17 кг |
Диапазон рабочих температур
|
от +10°C до +35 °C |
Диапазон температур хранения
|
от - 10 °C до +50 °C |
Применение:
- Диагностика и тестирования протяженных подводных оптических кабелей
