Описание

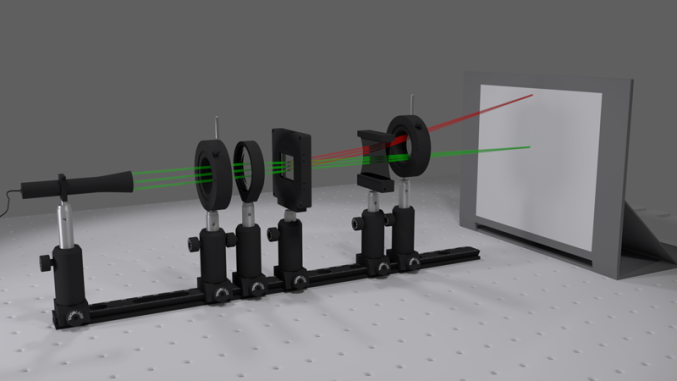

OptiXplorer - это образовательный набор как для вводных, так и для продвинутых лабораторных курсов по оптической физике. Основными темами, рассматриваемыми в шести экспериментальных модулях, перечисленных ниже, являются поляризационные эффекты, амплитудная модуляция, фазовая модуляция и Фурье-оптика.

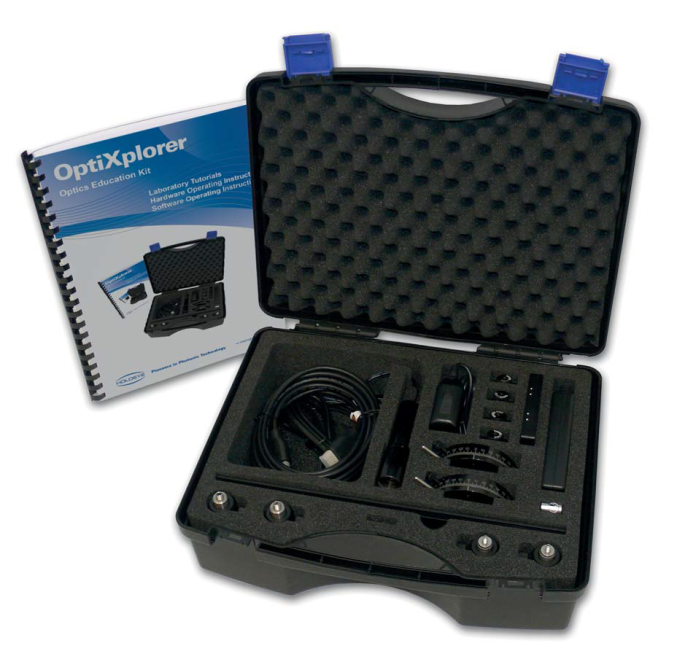

Основным компонентом OptiXplorer является пространственный модулятор света HOLOEYE (SLM), который основан на пропускающем витом нематическом ЖК-дисплее с разрешением XGA. Дополнительно в комплект входят лазерный модуль, два вращающихся поляризатора и некоторые оптико-механические компоненты.
- Пространственный модулятор света с оптомеханическим креплением (XGA разрешение1024 x 768 пикселей, частота кадров 60 Гц, HDMI)
- Лазерный модуль с оптомеханическим креплением и расширителем пучка
- Комплект кабелей
- 2 вращающихся поляризатора
- 1 направляющая рельса
- Платформы, стойки, держатели
Комплект поставляется с набором специализированного программного обеспечения:
- ПО «OptiXplorer» позволяет отображать различные оптические функции на SLM, включая самостоятельно разработанные дифракционные оптические элементы
- ПО «PhaseCam» можно использовать для интерферометрических фазовых измерений
- ПО «DynRon» - это программа LabVIEW ™ для дифракционных измерений на решетках Рончи
- ПО для управления устройством SLM
- В модуле AMP SLM используется в качестве генератора динамического изображения. Сначала исследуются поляризационные характеристики излучения и его изменение при прохождении через SLM. Для создания простого проектора рассмотрены основные законы формирования изображения и разделение освещения и визуализации изображения. Можно определить увеличение и контрастность изображения.
- В модуле JON компоненты матрицы Джонса ячеек SLM будут определяться на основе измерений пропускания с использованием поворотных поляризаторов.
- В модуле LIN SLM сначала исследуется как статическая дифракционная решетка, и могут быть получены некоторые из ее геометрических параметров. Используя линзы, дифракционную картину в дальнем поле можно наблюдать даже при увеличенном угле дифракции. Двойные линейные решетки и двумерные светоделительные решетки, которые могут использоваться в качестве светоделителей и генераторов матриц, отображаются на SLM, и измеренная дифракционная эффективность сравнивается с теоретическими прогнозами.
- В модуле RON будут рассмотрены решетки Рончи с переменным контрастом уровней серого, и на основе измеренных коэффициентов дифракции можно получить фазовую модуляцию. Сначала это измерение выполняется для нескольких решеток с использованием ПО «Optixplorer», чтобы понять принцип измерения. С помощью ПО LabVIEW ™ это измерение можно повторить автоматизированным способом. Таким образом, может быть определен наилучший выбор ориентации вращающихся поляризаторов для получения высокой фазовой модуляции.
- В модуле CGH программное обеспечение «OptiXplorer» используется для генерации динамических линз и призм, а также динамических CGHS (или DOEs) для заданных пользователем сигналов с использованием алгоритма IFTA. Используя матрицы ABCD, измерения положения оптических элементов и расстояний до плоскости дифракции Фраунгофера можно сравнить с теоретическими.
- В модуле INT простой двухлучевой интерферометр используется для создания интерференционных полос, которые записываются на ПЗС-камеру. Два луча взаимно сдвигаются по фазе с помощью SLM, который используется для отображения изображений в половину экрана. Пространственный сдвиг полосы пропускания может быть использован для получения фазовой модуляции. Измерение сначала выполняется с помощью ПО «Optixplorer», чтобы понять принцип измерения. Измерение может быть повторено с помощью ПО «PhaseCam» в автоматическом режиме, что дает более точные результаты.
