- Волоконно-оптический переключатель на основе МЭМС, тип: 2x2, рабочий диапазон: 970-1170 нм, без разъемов
Thorlabs предлагает линейку двунаправленных оптоволоконных переключателей, которые включают оптический переключатель MEMS со встроенной схемой управления и USB 2.0 интерфейсом для легкой интеграции в оптическую систему. Выберите один из модулей MEMS 1x2 или 2x2 с любой из следующих рабочих длин волн: 480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм. Эти двунаправленные переключатели имеют низкие вносимые потери и отличную повторяемость.
Механизм переключения основан на кремниевой технологии MEMS, которая обеспечивает высокую надежность, обеспечивает исключительно низкий уровень перекрестных помех между каналами и высокую скорость (время переключения <1 мс). Эти переключатели, которые предназначены для распределения и маршрутизации сигналов на указанных длинах волн видимого или ближнего инфракрасного диапазона, управляются с помощью встроенного кнопочного переключателя, входного сигнала TTL-переключателя или в цифровом виде через порт USB 2.0. Семисегментный светодиодный индикатор отображает активный канал.
Питание через порт USB (4,75–5,25 В постоянного тока, 300 мА макс.) или встроенный разъем питания постоянного тока (6–15 В постоянного тока, 300 мА макс.). Блок питания Thorlabs PMPS9 входит в комплект.

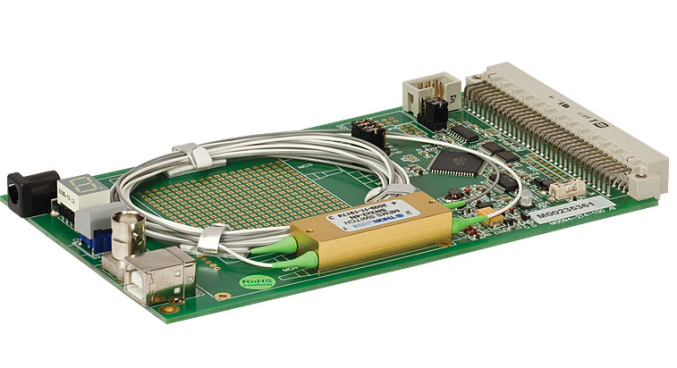

OSW22-980E - Оптический переключатель 2x2. Модели с диапазоном длин волн от 480 до 1625 нм
Двунаправленные оптические переключатели 2x2, которые имеют два входа и два выхода, режимы прямого и перекрестного переключения, где каждый вход может быть направлен на один из двух выходов. (1 → 3 и 2 → 4 или 1 → 4 и 2 → 3). Технология MEMS обеспечивает быстрое переключение (<1 мс), высокую надежность и исключительно низкий уровень перекрестных помех.
Ключевые особенности:
- Типы переключателей: 2x2
- Пульт дистанционного управления USB 2.0
- TTL-переключатель входа
- Индикация канала на 7-сегментном светодиодном дисплее
- Сигналы состояния TTL
- Плата европейского размера (100 мм x 160 мм) со стандартным разъемом DIN 41612 для легкой интеграции в 19-дюймовые системы
- Блок питания в комплекте
- Соответствует RoHS
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длины волн
|
970 - 1170 нм |
Конфигурации
|
2x2 |
Тип волокна
|
SMF Fiber FiberCore SM980 (MFD 6.2 мкм) |
Скорость переключения
|
max. 1 мс; typ. 0.5 мс |
Вносимые потери
|
max. 1.5 дБ; typ. 0.7 дБ |
Мощность
|
max. 105 мВт |
Перекрестные помехи
|
max. 60 дБ; typ. 75 дБ |
Обратное отражение
|
max. 50 дБ; typ. 55 дБ |
Диапазон рабочих температур
|
0 - 40 °C |
Размеры
|
170 мм x 100 мм x 20 мм |
Вес
|
< 0.3 кг |
