- Портативный торцевой интерферометр

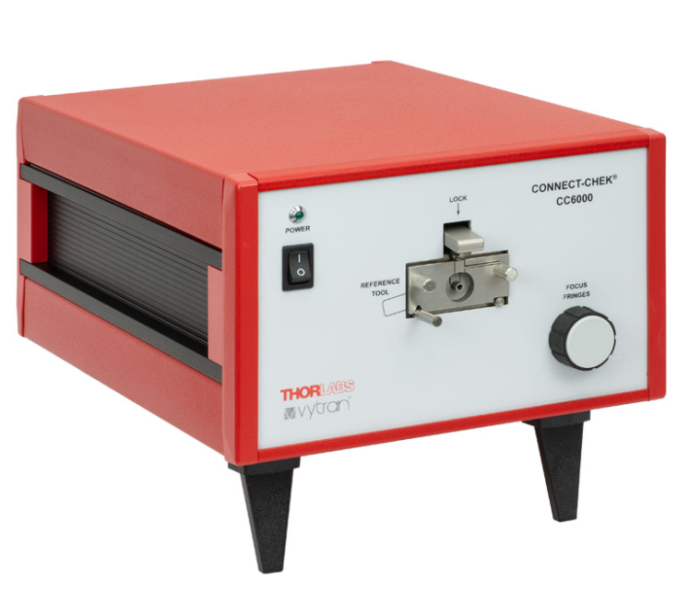

Портативный интерферометр CC6000 - это компактный прибор для бесконтактного анализа геометрии торца разъема оптоволокна. Он поставляется с различными элементами, перечисленными ниже, что позволяет измерять PC-разъемы Ø2,5 мм после подключения к компьютеру (не входит в комплект). Для измерения большого количества других типов разъемов необходимо приобрести дополнительные фиксирующие крепления с V-образной канавкой, для которых требуется соответствующий эталонный инструмент для калибровки. Интерферометр CC6000 будет измерять радиус кривизны, смещение вершины и высоту волокна всех соединителей. Для разъемов APC интерферометр также может измерять угол APC и ключевую погрешность, если используются соответствующие монтажные и контрольные инструменты.
Интерферометр CC6000 разработан для точных измерений в производственных или полевых условиях. Точные измерения смещения облегчаются при использовании фиксирующего крепления с V-образной канавкой, которое удерживает разъем в точном положении во время калибровки и измерения. Система была оптимизирована для обеспечения максимальной стабильности, устраняя необходимость в повторной калибровке, кроме случаев повторного присоединения или замены креплений. Перефокусировка также снижается из-за отсутствия регулярно движущихся компонентов и ограниченного воздействия на оптические компоненты окружающей среды.
Ключевые особенности:
- Прочная, компактная конструкция
- Встроенная ручка для переноски для удобства транспортировки
- Повторная калибровка требуется только после установки крепления
- Дополнительные крепления и другая оснастка продается отдельно
В комплект поставки входят
- Интерферометр CC6000
- Внешний источник питания
- Шнур питания
- Программное обеспечение для измерения геометрии торца *
- Руководство по эксплуатации
- CC250P Крепление для PC-разъемов Ø2,5 мм
- Эталонный инструмент RT250P для калибровки крепления
- Очиститель волоконно-оптических соединителей
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Радиус кривизны
|
3-50 мм |
Смещение вершины
|
0 мкм - 100 мкм |
Высота сферического волокна
|
± 160 нм |
Размеры (Д x Ш x В)
|
13,9 "x 8,8" x 5,9 " |
Источник света
|
LED (660 нм) |
Датчик камеры
|
CCD, зона чувствительности 5,79 x 4,89 мм |
Боковое разрешение измерения
|
1 мкм |
Увеличение
|
10X |
Поле зрения
|
358 мкм x 336 мкм |
Процессор
|
Pentium IV 1,5 ГГц |
USB
|
2.0 |
Операционная система
|
Microsoft® Windows® 7 |
RAM
|
2 ГБ |
