- Скалыватель (плоский скол)
- Скалыватель (скол под углом 0° - 15°)
Официальный дистрибьютор Vytran в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Vytran, полную техническую поддержку, а также поставку образцов.

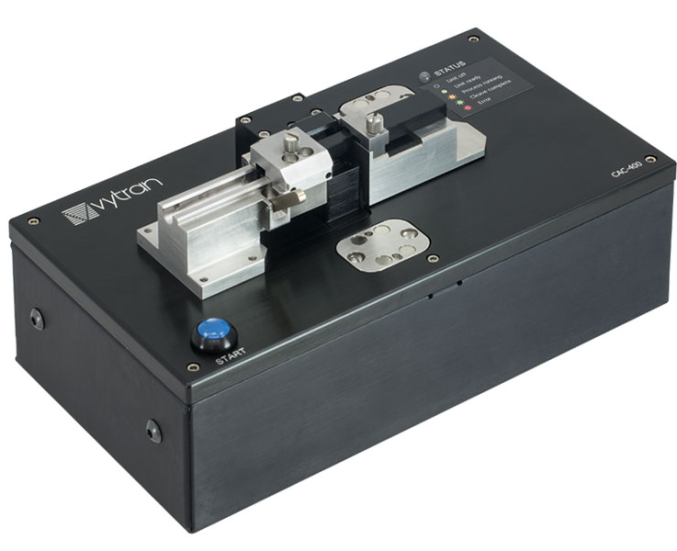

СAC400/400A - автоматизированные скалыватели Vytran® Compact, которые предназначены для скалывания волокон с оболочкой от Ø60 мкм до Ø600 мкм с высокой степенью точности. CAC400 предназначен для создания плоских сколов, перпендикулярных длине волокна, в то время как CAC400A имеет поворотный столик для создания сколов под углом до 15 °.
Каждый блок работает по методу скалывания с натяжением и насечкой, при котором сначала к волокну прикладывается осевое натяжение, а затем выполняется автоматизированный процесс разметки с использованием алмазного лезвия. После того, как лезвие создает насечку, натяжение сохраняется, в результате чего насечка распространяется по периметру волокна и завершает раскол. CAC400A выполняет угловые скалывания с помощью поворотной платформы для скручивания волокна перед разметкой. Результирующий скол будет перпендикулярен максимальному результирующему напряжению, создаваемому комбинированным напряжением и кручением, приложенным к волокну. С помощью этого метода получаются однородные сколы под небольшим углом с отделкой торцевой поверхности зеркального качества, идеально подходящие для сращивания, а точность угла скола составляет ± 1,0 °.
Параметры очистки можно настраивать и контролировать через веб-интерфейс, доступный через любой веб-браузер. Все, что требуется, - это подключение к Интернету, кабель Ethernet и предоставленный IP-адрес устройства.
В каждый скалыватель входит алмазный диск для разметки волокна. При использовании с соответствующими параметрами скола одно место на лезвии может обеспечить до 5000 сколов (в зависимости от свойств оболочки скалываемого волокна). Скалыватель спроектирован таким образом, что лезвие можно переставлять примерно 10 раз перед заменой (при правильных параметрах скалывания и использовании, которые не вызывают неожиданного повреждения лезвия).
Ключевые особенности:
- Плоские (0 °) или угловые (до 15 °) сколы от Ø60 мкм до Ø600 мкм.
- Программы для расщепления стандартного или специального волокна: Одномодовое (SM), многомодовое (MM) и с сохранением поляризации (PM), Фотонно-кристаллическое волокно (ФКВ), Мягкое стекловолокно, Капиллярные трубки, Фторидное волокно
- Подходит для волокон с буфером от Ø67 мкм до Ø1200 мкм
- Пластины с V-образной канавкой удерживают конец волокна (требуется и продается отдельно)
- Подходит для волокон с оболочкой от Ø40 мкм до Ø600 мкм
- Зеркальное качество обработки торцевых поверхностей
- Шнур питания в комплекте
Для обсуждения аксессуаров - держателей волокон, сменных ножей обратитесь к нашему инженеру по волоконным системам - Ромашовой Василисе v.romashova@lenlasers.ru
