кремниевые лавинные фотодиоды, использующие двухдиффузионную структуру с эффектом прокола базы.
Официальный дистрибьютор Excelitas Technologies в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Excelitas Technologies, полную техническую поддержку, а также поставку образцов.

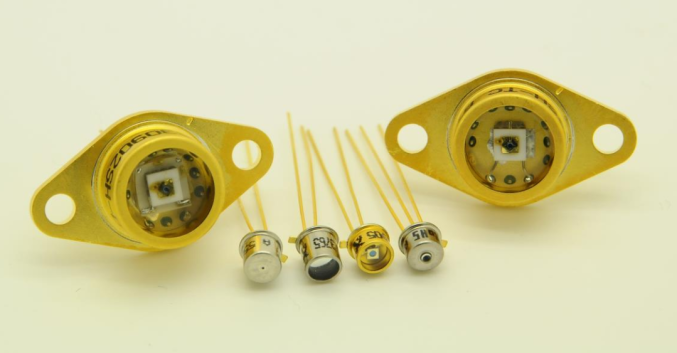

Фотодиоды серии C30902SH Excelitas Technologies - это кремниевые лавинные фотодиоды, использующие двухдиффузионную структуру с эффектом прокола базы. Эта структура определяет высокую чувствительность в спектральном диапазоне от 400 до 1000 нм, а также быстрое время спада и нарастания на всех длинах волн. Чувствительность не зависит от частоты модуляции влоть до 800 МГц. Фотодиоды герметично запаяны в корпус TO-18 с плоским стеклянным окном. Продукция Excelitas Technologies соответствует требованиям сертификатов качества ISO-9001, MIL-STD-883 и MIL-STD-750.
Версия "S" семейства C30902 предназначена для работы с очень слабыми сигналами (оптическая мощность менее 1 пВт) и может работать как в обычном режиме с коэффициентом усиления 250, так и в режиме Гейгера как счётчик одиночных фотонов. В таком режиме усиление не требуется, а эффективность детектирования одиночного фотона может достигать 50%. Может использовать как пассивный, так и активный гасящий контур.
Опции для заказа:
- C30902SH - версия, способная работать в режиме Гейгера
- C30902SH-2 - версия со встроенным фильтром на 905 нм
- C30921SH - корпусировка в вытянутый корпус TO-18, служащий световодом. Способствует эффективному вводу сфокусированного излучения или излучения из волокна. Волокно может быть стыковано с концом световода для минимизации потерь сигнала.
- C30902SH-TC - версия, оснащенная термоэлектрическим охладителем. Контролирует и может поддерживать постоянной температуру фотодиода. Охлаждает фотодиод до 0° при внешней температуре 22°
- C30902SH-DTC - версия, оснащенная двойным термоэлектрическим охладителем. Контролирует и может поддерживать постоянной температуру фотодиода. Охлаждает фотодиод до -20° при внешней температуре 22°
АО «ЛЛС» является партнером компании Excelitas Technologies на территории России и Таможенного Союза и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Спектральный диапазон
|
400-1100 нм |
Активная зона
|
0.5 мм |
Тип корпуса
|
TO-18, TO-66 |
Активный материал
|
Кремний |
Тип фотоприемника
|
Лавинный |
Оптимизация под длину волны (нм)
|
830, 900 |
Чувствительность (@830 нм) (А/Вт)
|
128 |
Время нарастания/спада (10-90%) (нс)
|
0.5 - 0.75 |
Ёмкость (пФ)
|
1.6 - 2.0 |
Квантовая эффективность (830 нм) (%)
|
77 |
Темновой ток (нА)
|
15 - 30 (1 при DTC опции) |
Напряжение пробоя (В)
|
225 |
Коэффициент усиления
|
250 |
Рабочий диапазон температур
|
-40 .. +70 °С |
Применение:
- Счёт одиночных фотонов
- ЛИДАРы
- Дальнометрия
- Детекция слабой флуоресценции
- Считывание штрих-кодов
